Нижний уровень

Уровень оборудования (входов/выходов- Input/Output-level). Это уровень датчиков, измерительных устройств, контролирующих управляемые параметры, а также исполнительных устройств, воздействующих на эти параметры процесса, для приведение их в соответствие с заданием. На этом уровне осуществляется согласование сигналов датчиков с входами устройства управления, а вырабатываемых команд с исполнительными устройствами.

Средний уровень

Уровень управления оборудованием-Control level. Это уровень контроллеров (ПЛК-PLC, Programable Logic Controller). ПЛК получает информацию с контрольно-измерительного оборудования и датчиков о состоянии технологического процесса и выдает команды управления, в соответствии с запрограммированным алгоритмом управления, на исполнительные механизмы.

Верхний уровень

Уровень промышленного сервера, сетевого оборудования, уровень операторских и диспетчерских станций. На этом уровне идет контроль хода производства: обеспечивается связь с нижними уровнями, откуда осуществляется сбор данных, визуализация и диспетчеризация (мониторинг) хода технологического процесса. Это уровень HMI, SCADA. На этом уровне задействован человек, т.е. оператор (диспетчер).

Высоковольтная ЛЭП

Назначение системы

Оперативный контроль состояния ЛЭП. Контроль гололедных нагрузок.

Цели

▢ Использование реальной пропускной способности
▢ Предотвращение аварийных ситуаций
▢ Снижение эксплуатационных затрат
▢ Облегчение условий работы эксплуатационного персонала

Преимущества

▢ Прямые методы измерения температуры провода, высокая точность измерений
▢ Контроль состояния воздушных высоковольтных ЛЭП в пересеченной/гористой местности вне зоны действия связи за счет ретрансляции данных между датчиками до пяти объектов/опор. Расстояние между объектами/опорами до 3-х км. (прямая видимость)
▢ Контроль плавки гололеда за счет контроля температуры провода и тока плавки
▢ Комбинированные виды связи при передаче данных на подстанцию
▢ Окупаемость в течение 1 года за счет сокращения прямых затрат на контроль гололедообразования

Текущее состояние в области применения

▢ Более 80% нарушений в распределительных электросетях связаны с повреждением проводов ВЛ
▢ В Холдинге МРСК доля воздушных линий 0,4-110 (220) кВ, отработавших более 30 лет, составляет 57%
▢ Большинство аварийных случаев связанны с измененной геометрией ВЛ
▢ Увеличение аварийных ситуаций связанных с гололедообразованием

Оперативный контроль состояния ЛЭП

▢ Измерение температуры провода ЛЭП в области подвеса
▢ Измерение мгновенной нагрузки в точке подвеса проводов ЛЭП (вес провода)
▢ Измерение силы тока высоковольтного провода ЛЭП

Система светоограждения

▢ Автономное питание
▢ Контроль состояния по CMC

Пост состояния ЛЭП

Назначение:
▢ Более 80% нарушений в распределительных электросетях связаны с повреждением проводов ВЛ
▢ В Холдинге МРСК доля воздушных линий 0,4-110 (220) кВ, отработавших более 30 лет, составляет 57%
▢ Большинство аварийных случаев связанны с измененной геометрией ВЛ
▢ Увеличение аварийных ситуаций связанных с гололедообразованием

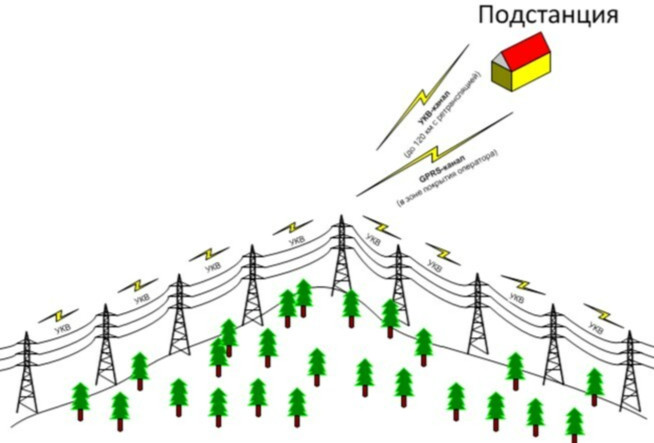

Организация связи в условиях сложного рельефа
В пересеченной/гористой местности, вне зоны действия связи с подстанцией, ретрансляция с дальних опор ведется датчиками состояния ВЛ самостоятельно.
