Модуль предназначен для приема цифровых сигналов, а также для передачи и приема цифровой информации в общедоступном радиочастотном диапазоне 446 МГц малой мощности на расстояние до 500м (разрешение на применение не требуется), при работе в составе распределенных сетей телеметрии, управления и автоматизации технологических процессов. Модуль имеет возможность работы в двух режимах: режим повторителя DI и режим передачи данных. Также модуль имеет возможность работать в режиме транслятора пакетов СОМ/радио.
Контроллер разработан ООО "НГП Информ". Производство оборудования производится на российских предприятиях контрактной сборки из комплектующих не попадающих под санкции. Программное обеспечение контроллера на базе открытого кода. Обеспечивается гарантия производства.
Одновременно ведется адаптация под микропроцессорные комплектующие чисто росссийского производства.

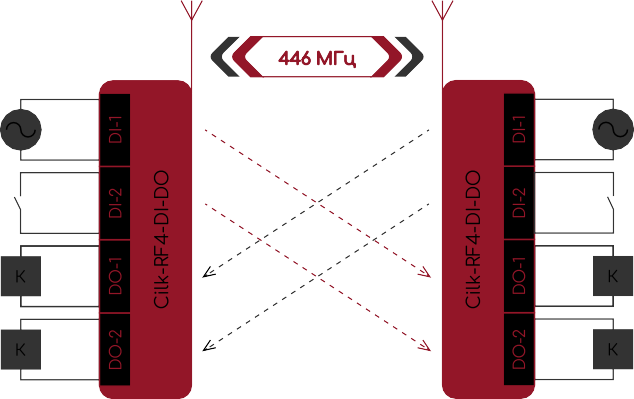

Вариант работы радиомодуля для передачи состояния DI (повторитель DI)
В данном режиме используется комплект из двух устройств, настраиваемых друг на друга, для передачи данных по радиоканалу. К дискретным входам подключаются датчики типа «сухой контакт» или активный сигнал с выходом на переменном токе с напряжением до 220 вольт, к дискретным выходам - исполнительные механизмы. Срабатывание датчика на одном устройстве приводит к включению соответствующего дискретного выхода на парном устройстве, и наоборот. Функциональная схема этого режима работы приведена ниже.

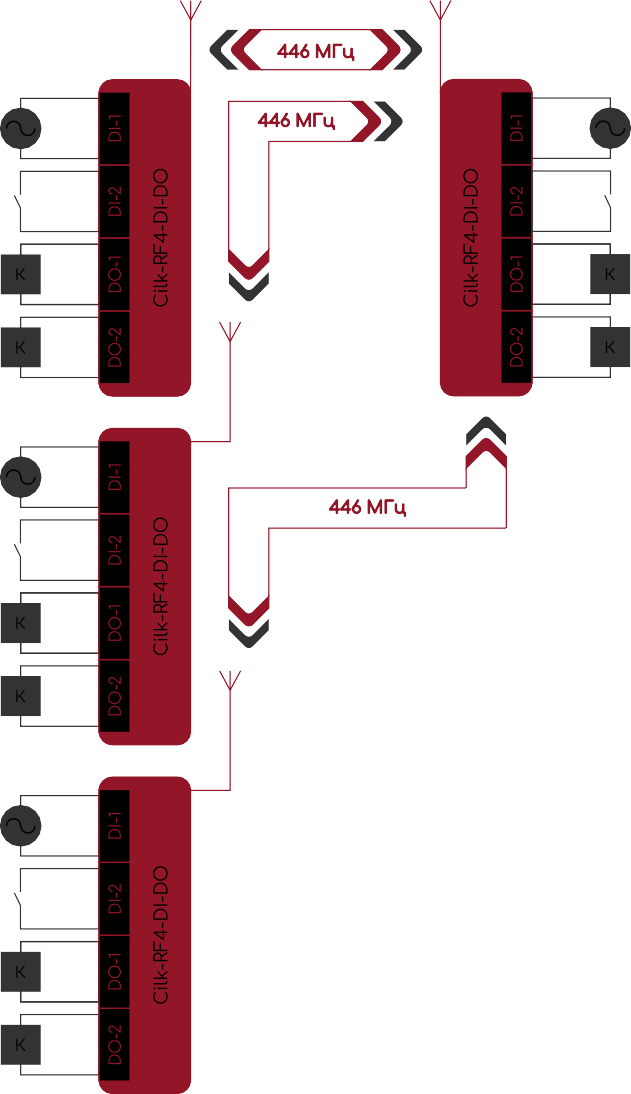

В режиме повторителя DI предусмотрена работа с использование комплекта из одного модуля Мастера и нескольких Ведомых модулей количеством до 8 шт. При этой работе срабатывание входа на одном из ведомых модулей приводит только к изменению значения соответствующего регистра Мастера без изменения состояния физического выхода. При этом следует учесть, что изменение физического входа (DI) у мастера приведет изменение выходов у всех ведомых.

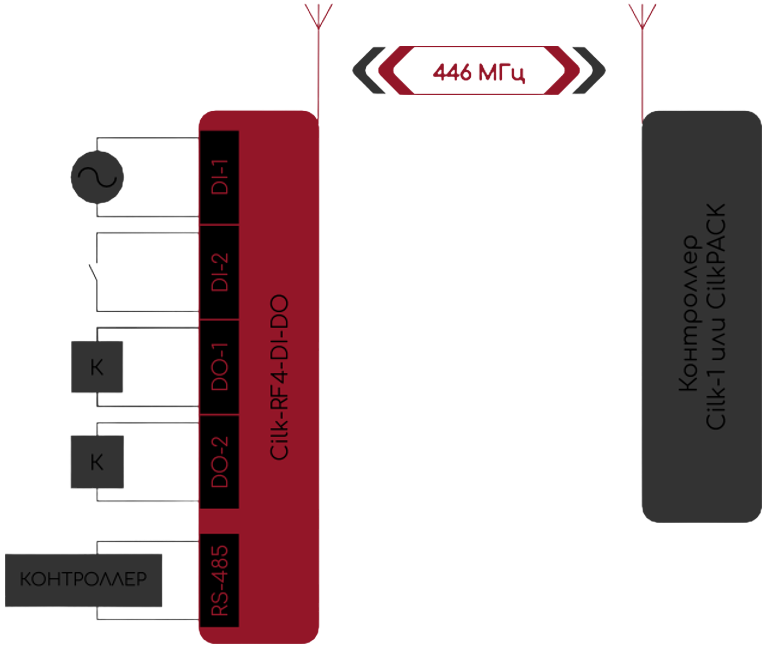

Вариант работы в режиме передачи данных
В данном режиме модуль работает как радиомодем для передачи данных с радиосети телемеханики, получения информации о состоянии дискретных входов и управления дискретными выходами. Протокол передачи данных по радиоканалу RTM/RTMVar, по коммуникационному порту RTM/RTMVar или MODBUS.

Широкий набор инструментов для программирования
В режиме транслятора пакетов СОМ/радио модуль работает следующим образом:
▢ Любой пакет данных в любом протоколе длиной не более 198 байт, поступивший в коммуникационный канал СОМ модуля, через время таймаута не более 4 миллисекунд передается в радиоэфир через радиоканал модуля
▢ Любой удаленный на расстояние радиовидимости модуль, работающий в таком же режиме, принимает в своем радиоканале этот пакет и выдает его без изменения в свой коммуникационный канал СОМ

Радиомодуль имеет возможность питания от сети 220 вольт или от источника с напряжением в 12 вольт. Имеется встроенный аккумулятор для работы при пропадании напряжения питания, время работы от встроенного аккумулятора составляет до 15 минут.

Напряжение питания модуля

12 В DC, 220 B AC

Дискретные входы

1, гальванически изолированный, 220 В АС

Дискретные выходы

2, тип выхода - открытый коллектор

Порт COM

RS-485

Скорость передачи COM

От 9600 до 115200 бит/с

Радиоканал

Частота 446 МГЦ, cкорость передачи данных в радиоканале 4800 и 19200 бит/с, количество каналов при скорости 4800 бит/с - 5, количество каналов при скорости 19200 бит/с - 1

Габариты (ШxВxГ)

170x115x65 мм

Условия эксплуатации

Температура - от -40°C до +60°С

Макс. потребляемая мощность

0,8 Вт

Класс защиты

IP43
